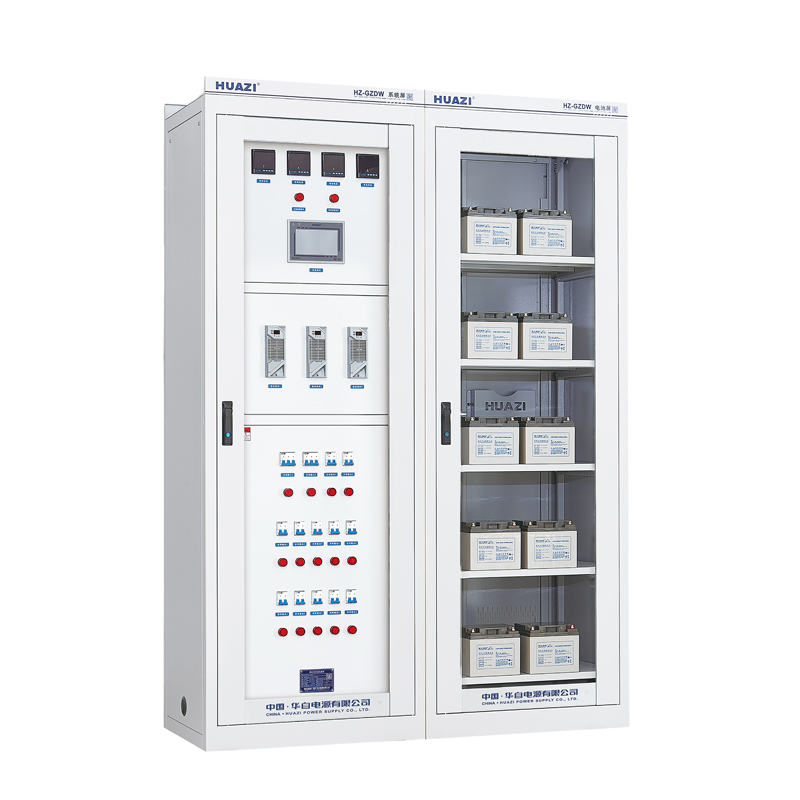

HZ-GZDW-3 微機型直流電源屏是專為各種不同容量用戶設計的標準型直流供電系統。采用7 寸觸摸屏監控系統為核心，中文菜單顯示、觸摸操作、多重密碼權限、人機界面友好豐富，具有操作簡單、智能管理、高效節能及遠程控制等特點。系統可由監控、整流模塊、降壓模塊、交流測控模塊、電池巡檢模塊、支路監測模塊和開關量輸出模塊等組成。輸入電壓AC220V、AC380V，輸出最大容量DC110V/1500Ah、DC220V/1000Ah。系統如需為外部提供閃光信號、事故信號、預告信號、逆變電源、DC24V 或DC48V 電源等各種功能均可根據用戶需要選擇增配，外形尺寸可定制。
      適用于發電廠、水電站、各類變電站、開閉所和其它使用直流設備的用戶，為電磁操作機構、永磁操作機構和彈簧儲能操作機構等類型的斷路器提供分、合閘電源，以及給二次回路中的儀表、控制回路、繼電保護和事故照明等各類高低壓設備提供直流電源。

1）兩路交流輸入自動切換，確保系統正常運行；
2）輸入電壓范圍寬，電網適應性強；
3）采用HZ-JK07T監控，7寸彩色TFT LCD顯示屏，中文菜單顯示，人機界面友好豐富，觸摸屏點觸式操作；
4）具有周全的系統設置、運行信息查詢及各項告警等功能；
5）智能化的蓄電池充放電管理、完善可靠的溫度補償功能；
6）整流模塊采用帶電熱插拔，日常維護方便快捷；
7）可控制整流模塊最多8臺，可擴展蓄電池檢測1組110節，絕緣檢測256路，開關量檢測256路，可兼容逆變電源模塊、電力UPS電源模塊，直流變換模塊；
8）系統采用多級密碼權限管理，限制未授權人員的操作，確保系統安全可靠運行；
9）內置RS485上位機通訊接口，可通過后臺監控和遠程監控對系統實施“遙測、遙控、遙信、遙調”四遙功能，實現無人值守；
10）支持MODBUS通訊規約。

項目	參數指標
額定輸入電壓	220VAC/380VAC±20%
額定輸出電壓	220VDC 、110VDC
額定輸出電流	6A、9A、10A、15A、20A、30A、40A、50A、60A、70A、80A、90A、
	100A、120A、130A、150A、180A、200A、260A、300A、......
蓄電池容量	7Ah、10Ah、20Ah、38Ah、65Ah、100Ah、150Ah、200Ah、300Ah
	500Ah、600Ah、800Ah、1000Ah、1500Ah、......
穩壓精度	≤±0.5%
穩流精度	≤±0.5%
紋波系數	≤±0.1%
電網頻率	50Hz±10%
功率因素	≥0.95% (滿負荷輸出)
絕緣強度	>10MΩ 、2KVAC一分鐘無閃絡， 無擊穿
工作方式	連續長期運行
冷卻方式	智能溫控型風冷、高效自然冷卻
可聞噪音	≤50dB

1）海拔高度：不超過2000m；
2）環境溫度：-10℃~+40℃；
3）相對濕度：≤90%（25℃）；
4）地震烈度：不超過8度；
5）設備限在室內工作，且通風良好：
6）室內應無腐蝕金屬和破壞絕緣的有害氣體；
7）安裝垂直傾斜度：不超過5°；
8）微控制器抗噪聲：1000V1us脈沖1分鐘；
9）無強電磁場干擾與劇烈振動。

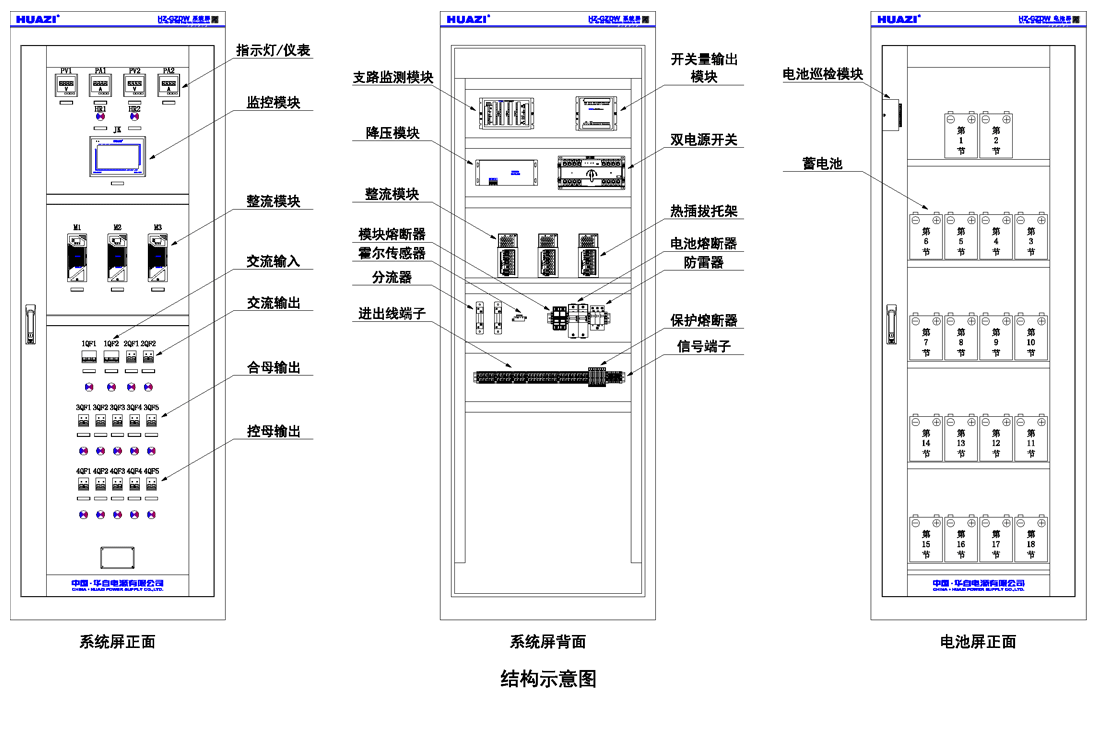

1）系統配置

名稱	型號	配置	功能說明
監控模塊	HZ-JK07T	必配	詳細頁面請點擊
整流模塊	HZ系列		詳細頁面請點擊
降壓模塊	HZ-GL系列		詳細頁面請點擊
支路監測模塊	HZ-ZL系列	選配	詳細頁面請點擊
電池巡檢模塊	HZ-XJ系列		詳細頁面請點擊
開關量監測模塊	HZ-JD系列		詳細頁面請點擊
逆變電源模塊	HZ-NB系列		詳細頁面請點擊
通信電源模塊	HZ24/48系列		詳細頁面請點擊
配電單元		根據用戶要求配置
蓄電池		根據用戶要求配置
柜體		根據用戶要求配置

 2）整流模塊選擇

名稱	型號	規格	功能說明	備注
整流模塊	HZ22003-6T	220VDC 3A	詳細頁面請點擊	獨立顯示、查詢、設置
	HZ11005-6T	110VDC 5A	詳細頁面請點擊
	HZ22005-6T	220VDC 5A	詳細頁面請點擊
	HZ11010-6T	110VDC 10A	詳細頁面請點擊
	HZ22010-6T	220VDC 10A	詳細頁面請點擊
	HZ11020-5T	110VDC 20A	詳見隨機說明書
	HZ22020-5T	220VDC 20A	詳見隨機說明書
	HZ11040-5T	110VDC 40A	詳見隨機說明書

3）功能模塊選擇

名稱	型號	規格	功能說明	備注
絕緣監測模塊	HZ-ZL01T	24 路×6	詳細頁面請點擊	可擴展6 個
絕緣監測模塊	HZ-ZL02T	64 路×3	詳細頁面請點擊	可擴展6 個
電池巡檢模塊	HZ-XJ02T	19 路×1	詳細頁面請點擊	可擴展1 個
電池巡檢模塊	HZ-XJ03T	55 路×2	詳細頁面請點擊	可擴展2 個
開關量監測模塊	HZ-JD03T	16 路×1	詳細頁面請點擊	可擴展1 個
降壓模塊	HZ-GL01C	15A/20A	詳細頁面請點擊
降壓模塊	HZ-GLC2	20-200A	詳見隨機說明書
逆變電源模塊	HZ-NB	1-6KVA	詳細頁面請點擊	根據用戶需求配置
通信電源模塊	HZ24/48系列	24/48V	詳細頁面請點擊	根據用戶需求配置
絕緣檢測儀			詳見隨機說明書	根據用戶需求配置
蓄電池巡測儀			詳見隨機說明書	根據用戶需求配置
信號告警裝置			詳見隨機說明書	根據用戶需求配置

4）配置單元選擇

名稱	型號	規格	功能說明	備注
交流斷路器	選配	選配	交流輸入通斷及過載、短路保護	根據用戶要求配置
雙電源開關	選配	選配	交流輸入自動切換及過載、短路保護	根據用戶要求配置
交流接觸器	選配	選配	交流輸入自動切換	根據用戶要求配置
直流斷路器	選配	選配	合母控母輸出、蓄電池電源通斷及過載、短路保護	根據用戶要求配置
指針電流電壓表	選配	選配	輸入輸出電壓、電流指示	根據用戶要求配置
數顯式電流電壓表	選配	選配	輸入輸出電壓、電流指示	根據用戶要求配置
熔斷器式刀開關	選配	選配	蓄電池組電源通斷及電路保護	根據用戶要求配置
熔斷器	選配	選配	模塊輸出、蓄電池組電源通斷及電路保護、熔斷告警	根據用戶要求配置
電抗器	選配	選配	抑制諧波，提高電能質量	根據用戶要求配置
防雷器	選配	選配	防止受雷電過電壓沖擊	根據用戶要求配置
特需元器件	選配	選配	實現其它功能	根據用戶要求配置

(1) 標配為輸入交流二路，65 Ah 以下合母輸出3 路，控母輸出3路、交流輸出2路，65 Ah 及以上合母輸出5 路、控母輸出5路、交流輸出2路，電流電壓表為指針式板表。
(2)可根據用戶要求配置。

5)蓄電池選擇

①類型選擇

名稱	電壓DC	規格Ah	功能說明
鉛酸蓄電池	2V	65-1500Ah	免維護
	12V	7-250Ah
膠體蓄電池	2V	65-1500Ah	免維護、使用壽命長
	12V	7-250Ah

標配為鉛酸蓄電池。

②數量配置

系統電壓	蓄電池電壓	節數	功能說明
220VDC	2V	108	串聯蓄電池組
	12V	18
110VDC	2V	54
	12V	9

③容量計算

蓄電池的容量由系統在事故停電狀態下的最大瞬間負荷決定，并結合實際適當增加余量。系統負荷分為經常負荷(Izc)、事故負荷(Isg) 和沖擊負荷(Ihz)。經常負荷主要包括經常帶電的繼電器，信號燈以及其他接入直流系統的用電設備。事故負荷是當變配電所失去交流電源而停電時必須由直流系統供電的負荷，主要為事故照明負荷等，沖擊負荷主要是斷路器合閘時的短時(0.1~0.5S) 合閘沖擊電流以及此時直流母線所須承擔的其他負荷之和。最大瞬間負荷為此三種負荷之和，即蓄電池最大瞬間負荷Imax=Izc+Isg+Ihz，則蓄電池容量=Imax/ 電池放電倍率* 儲備系數(Ah)。

（1）免維護型鉛酸蓄電池的電池放電倍率一般為0.1。
（2）以上計算方法可滿足系統在事故停電狀態1 小時左右的持續放電。
（3）為避免蓄電池過度放電，在放電末期合閘時所剩蓄電池容量應不低于額定容量的25%。
（4）考慮到蓄電池組末期老化時的容量衰減，一般選擇儲備系數1.2。

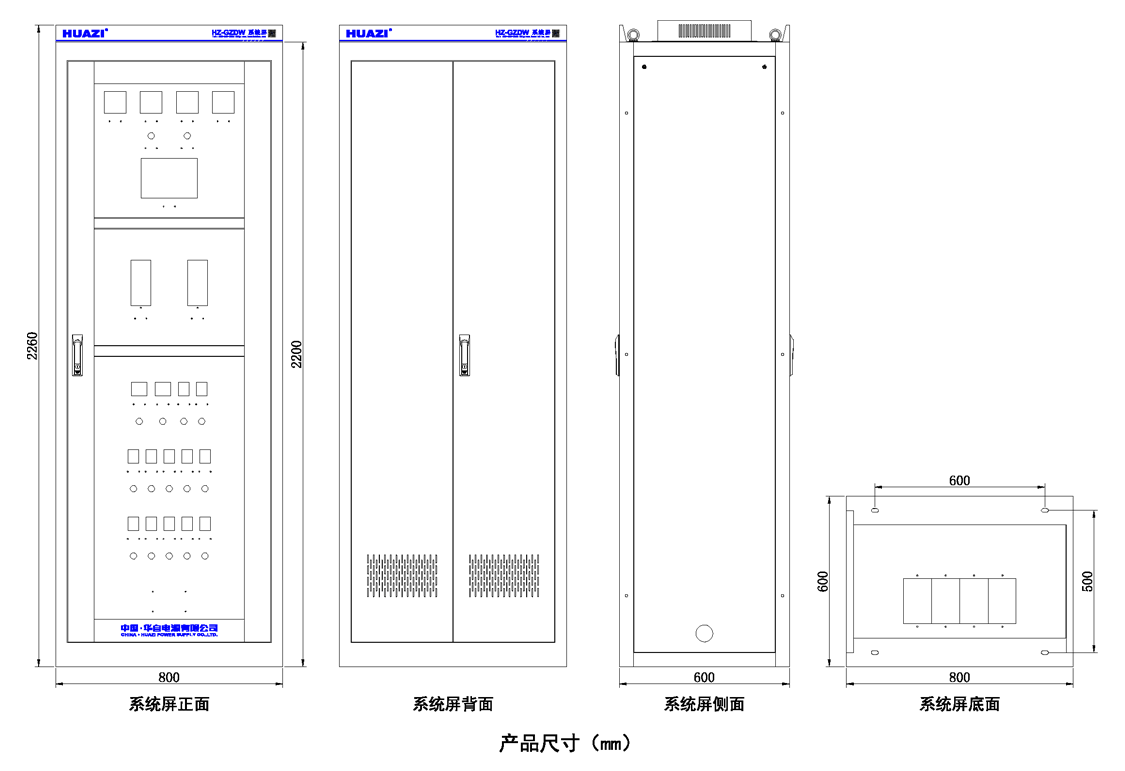

6）柜體選擇

①柜體選型

名稱	規格	功能說明	備注
內嵌式柜體	1860x800x600	采用G型材結構，國際標準色號RAL7035工業灰，靜電噴塑工藝，正面為內嵌式玻璃門，背面為內嵌式雙開門，柜內配有照明燈，頂部溫控自動排風。	高× 寬× 深
	2200x800x600
	2260x800x600
	2360x800x600

柜體結構、顏色、規格可根據用戶要求定制。

②面數計算

系統容量(Ah)		10~50	65~120	150~200	250~350	400~500	600~800	1000
柜體面數	單組電池	1	2-3	3-4	4-5	5-6	7-8	9-10
	雙組電池	2	3-4	4-5	6-7	10-12	12-14	14-17

（1）柜體的配置面量根據模塊數、饋線回路數、蓄電池容量及直流電壓等因素而定，以上計算僅供參考。
（2）200Ah 以上容量的蓄電池可采用電池架安裝。

7）系統安裝、調試、使用、維護、故障：詳細頁面請點擊。

8）蓄電池安裝、使用、維護：詳細頁面請點擊。
